工作台夹持有定位锥及滚轮压板形式。
配合APC，工作台可自动交换及前移动。
最小分度角度0.001°。
通过至少72小时精度测试。
依DIN，ISO标准设计。

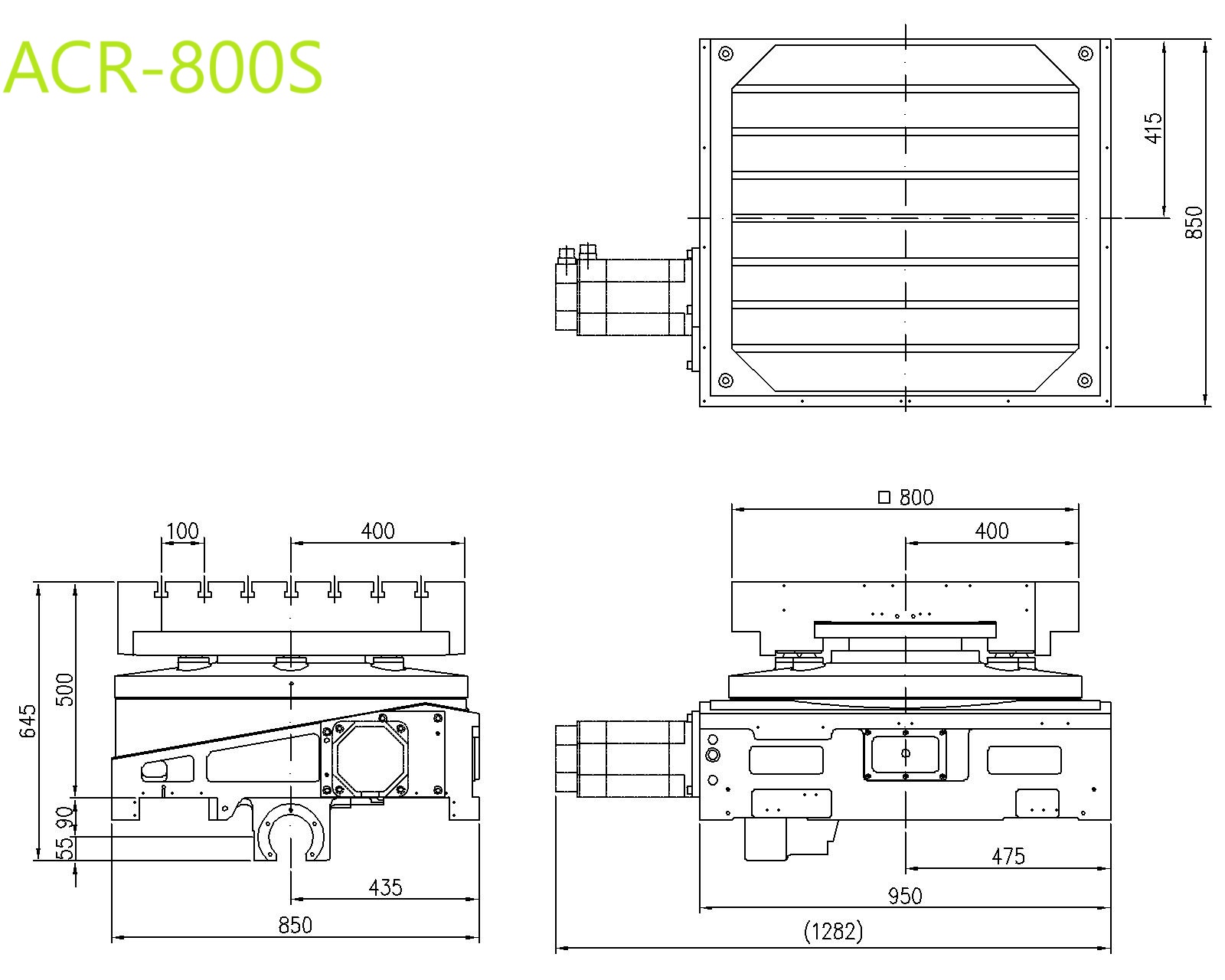

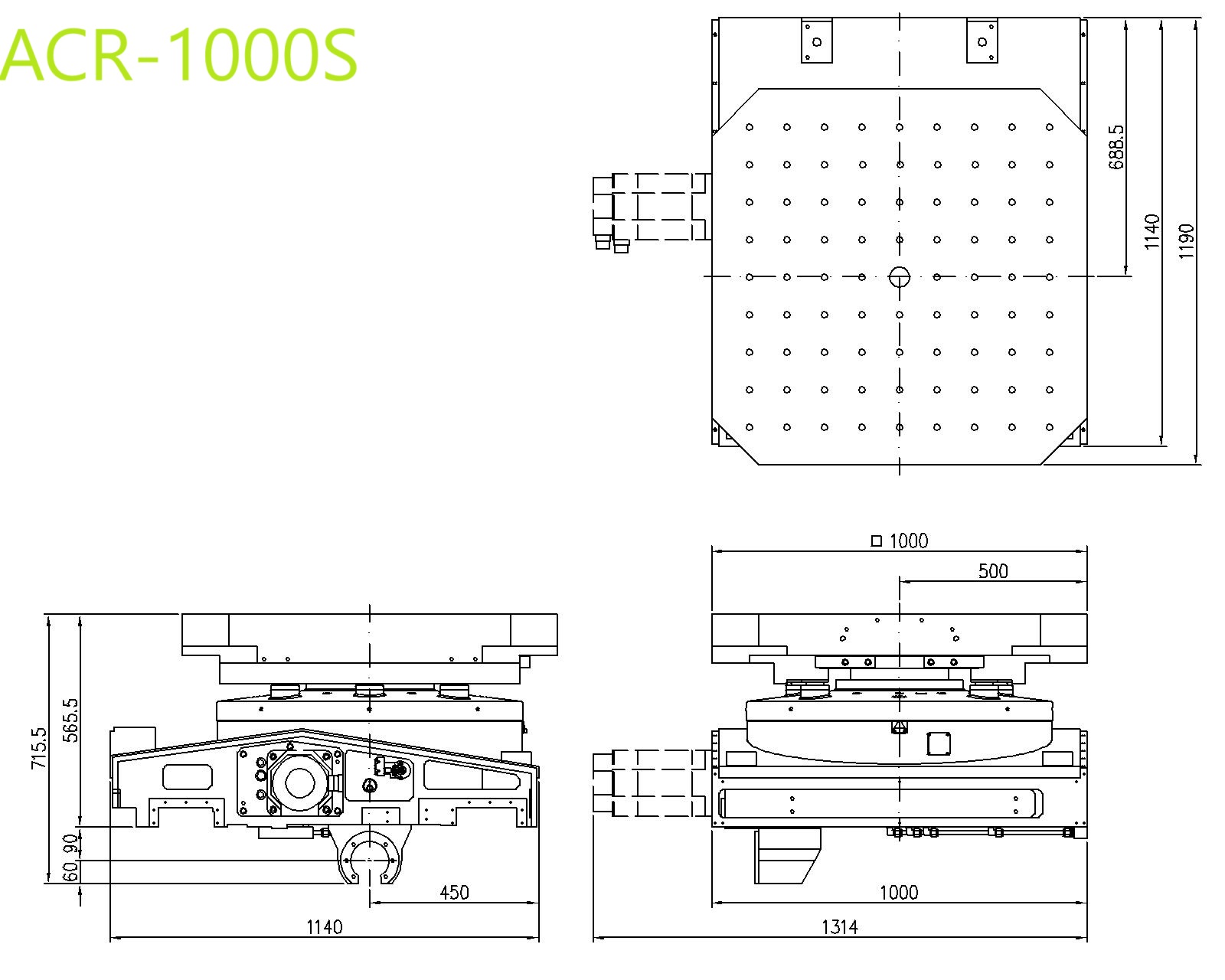

| 規格/型號 | 單位 | ACRC-800S | ACRC-1000S | ||
|---|---|---|---|---|---|
| 托盤夾持形式 | 滾輪壓板 | 滾輪壓板 | |||
| 最小設定單位 | deg. | 0.001° | 0.001° | ||
| 旋台尺寸 | mm | 800x800 | 1000x1000 | ||
| 總高度 | mm | 550 | 515 | ||
| 中心孔直徑 | mm | － | － | ||
| 工作台T型槽寬 / 螺絲孔 | mm | 22H7 | 22H7 | ||
| 分割精度 | sec. | 15"(*) | 20"(*) | ||
| 重覆精度 | sec. | 4" | 4" | ||
| 煞車使用壓力 | kg/cm2 | 35 | 45 | ||
| 煞車鎖緊扭力 | N (kgf) | 6860(700) | 8330(850) | ||
| 工作台下拉使用壓力 | kg/cm2 | 35 | 45 | ||
| 工作台下拉鎖緊力 | N.m (kgf.m) | 364560(3750) | 364560(3750) | ||
容許旋轉扭矩  | N.m (kgf.m) | 3528(360) | 3528(360) | ||
| 伺服馬達 (廠牌可依需求指定) | FANUC | αiF 22 | αiF 22 | ||
| MITSUBISHI | HF/HG-354S | HF/HG-354S | |||
| SIEMENS | 1FK7101 | 1FK7101 | |||
| HEIDENHAIN | QSY155D | QSY155D | |||
| 總減速比 | 1/180 | 1/180 | |||
| 盤面更高轉數 | r.p.m | 16.6 | 16.6 | ||
| 容許工件載重 | 臥式安裝時 | kg | 2000 | 3000 | |
| 容許切削負載力矩 (轉盤夾緊時) | F 軸向力 | N (kgf) | 23520(2400) | 27440(2800) | |
| FxL徑向力 | N.m (kgf.m) | 10780(1100) | 14798(1510) | ||
| FxL傾斜力矩 | N.m (kgf.m) | 13916(1420) | 18620(1900) | ||
| 容許負載慣性矩 | J=W.D2/8 | kg.m2 (kg.cm.sec2 ) | 160(1633) | 375(3827) | |
| 旋台重量 (不含伺服馬達) | kg | 1200 | 2300 | ||
