自动交换台/转台

自动交换工作台

  • 自动交换工作台

  • 自动交换工作台

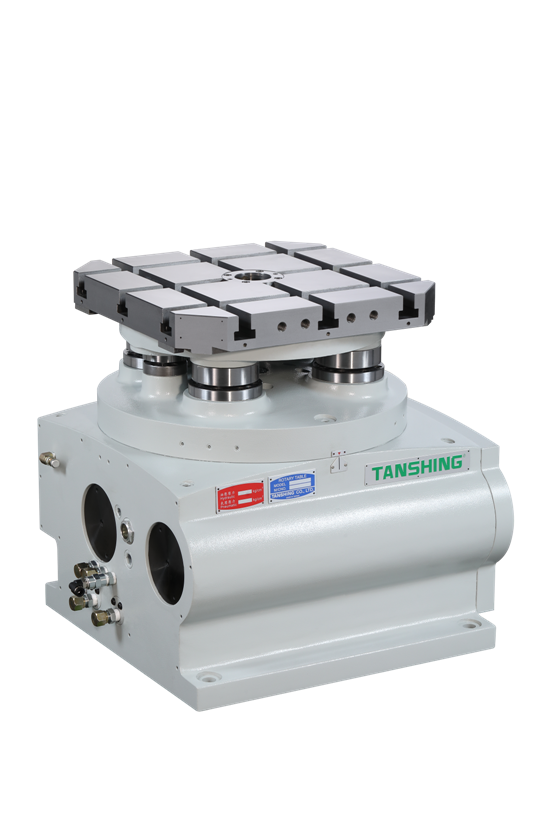

自动交换工作台

ACI-400S ? 500S ? 630S特点:


离合齿式定位,定位精准。

工作台夹持有定位锥及滚轮压板形式。

配合APC,工作台可自动交换。

最小分度角度1°。

通过至少72小时精度测试。

依DIN,ISO标准设计。


点击标签查看尺寸图:

ACI-400S ACI-500S ACI-630S 分度盘工作台 分度盘转台 潭兴转台
基础信息

产品型号

ACI-400S ? 500S ? 630S

机器类型

标准型

资料下载

浏览次数

586
详细介绍
規格/型號單位ACI-400SACI-500SACI-630S
托盤夾持形式 定位錐定位錐定位錐
齒式定位分割角度deg.
旋台尺寸mm400x400500x500630x630
總高度mm500380522
中心孔直徑mm?50H7?50H7?50H7
工作台T型槽寬 / 螺絲孔mm18H718H7/M16xP2.018H7/M16xP2.0
分割精度sec.±5"±5"±5"
重覆精度sec.±1"±1"±1"
煞車使用壓力kg/cm2353535
煞車鎖緊扭力N (kgf)24500(2500)29400(3000)39200(4000)
工作台下拉使用壓力kg/cm2505050
工作台下拉鎖緊力N (kgf)22050(2250)22050(2250)364560(3750)
容許旋轉扭矩 N.m    (kgf.m)3136(320)4508(460)6076(620)
伺服馬達
(廠牌可依需求指定)
FANUC αiF 12αiF 12αiF 12
MITSUBISHI HF/HG-204SHF/HG-204SHF/HG-204S
SIEMENS 1FK70831FK70831FK7083
HEIDENHAIN QSY155BQSY155BQSY155B
總減速比 1/1801/1801/180
盤面更高轉數r.p.m16.616.616.6
容許工件載重
臥式安裝時
kg5008001200
容許切削負載力矩
(轉盤夾緊時)
F 軸向力
N (kgf)58800(6000)68600(7000)76440(7800)
FxL徑向力
N.m    (kgf.m)5390(550)8134(830)10290(1050)
FxL傾斜力矩
N.m    (kgf.m)7546(770)11368(1160)14700(1500)
容許負載慣性矩J=W.D2/8
kg.m2
 (kg.cm.sec2 )
10(102)18.7(255)62(633)
旋台重量 (不含伺服馬達)kg440650850

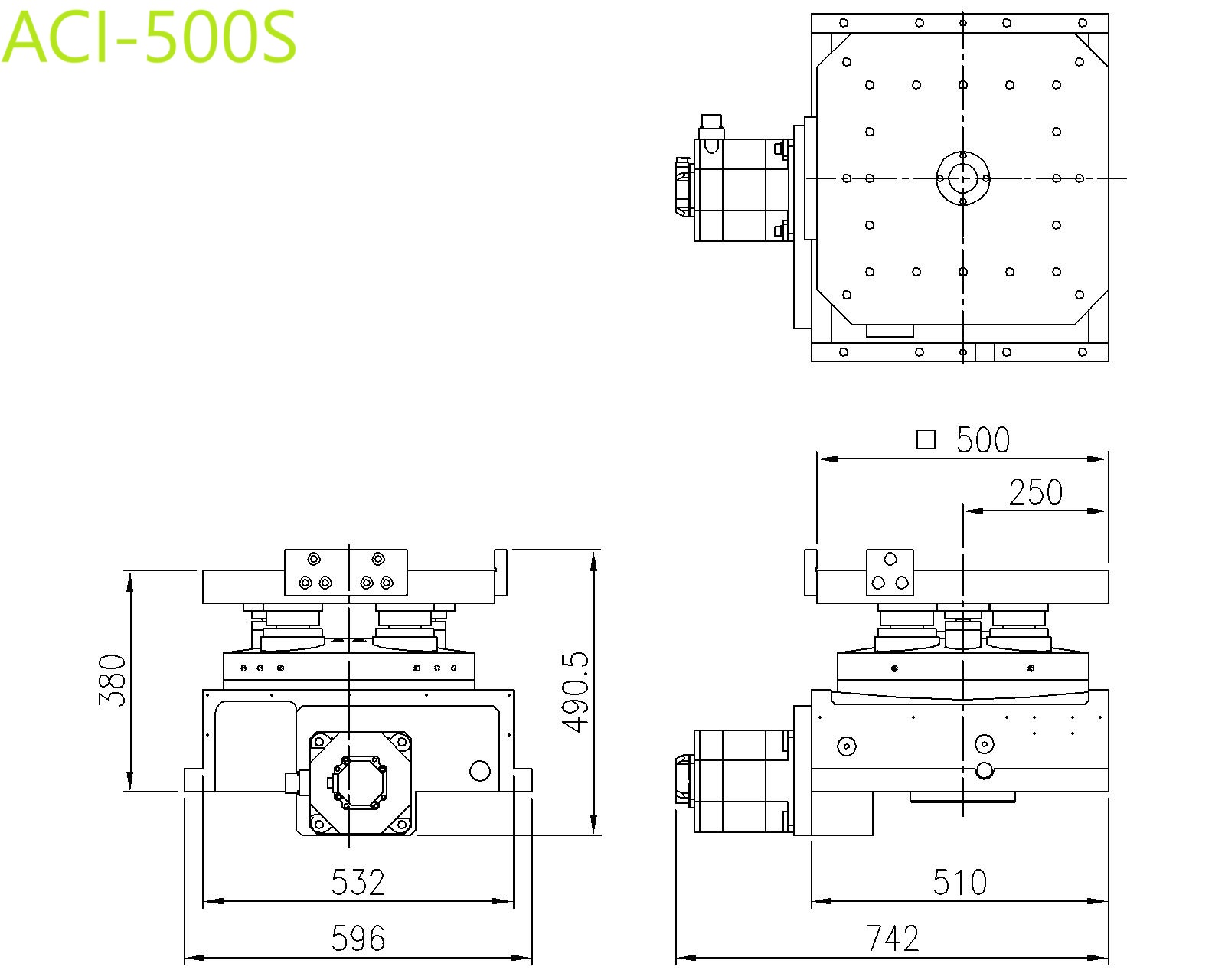

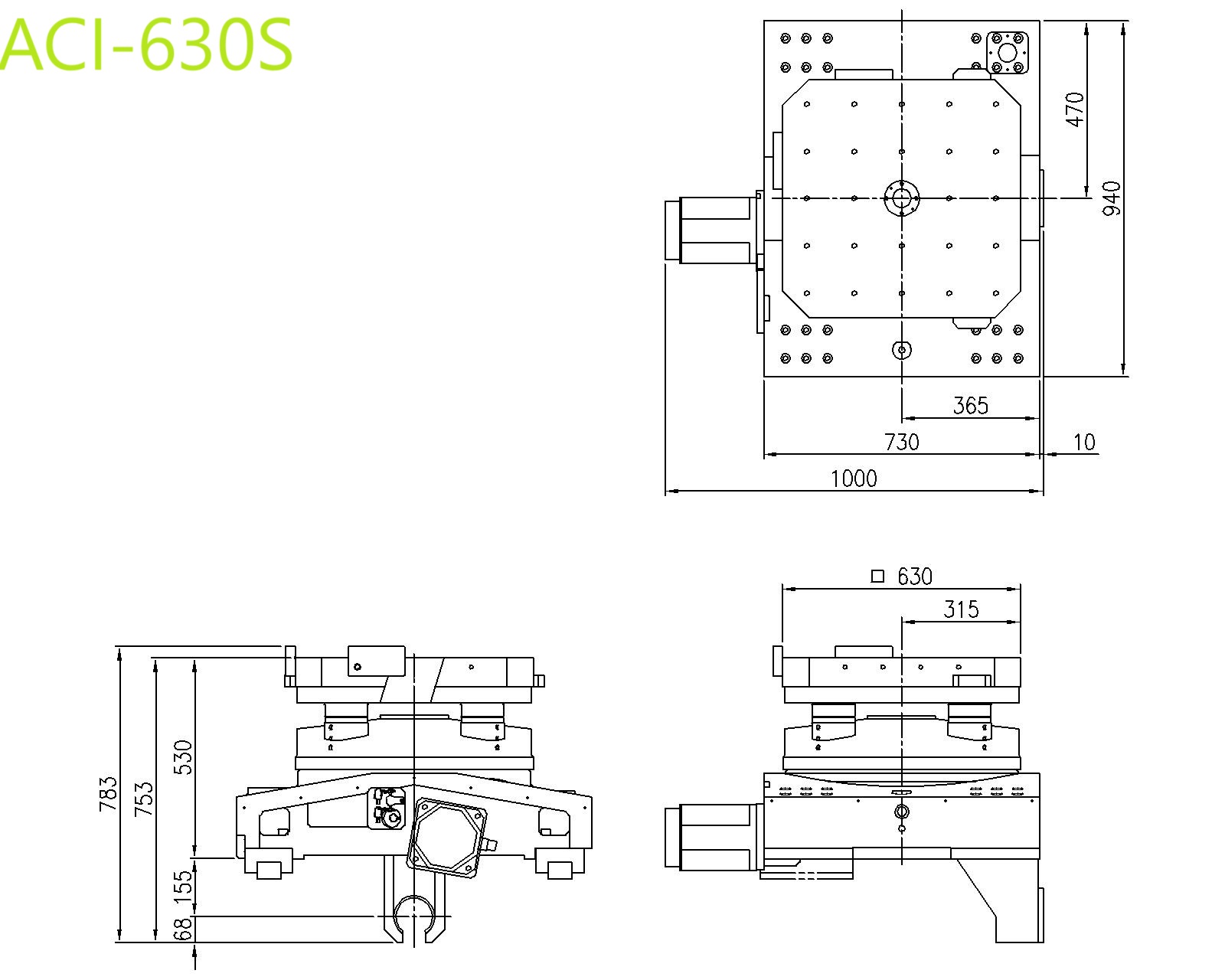

尺寸图
自动交换工作台
自动交换工作台
